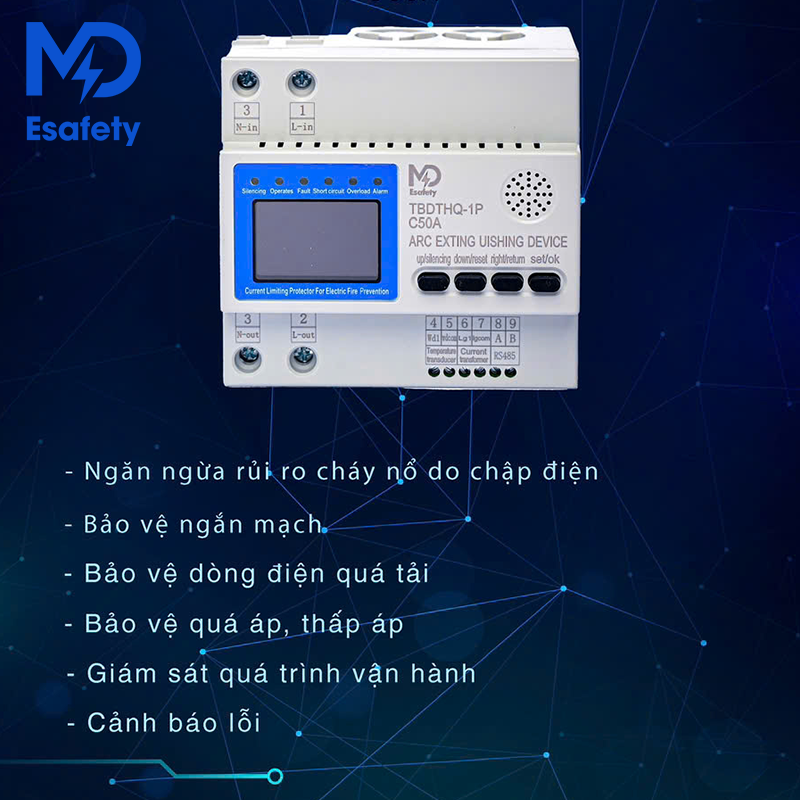

Thiết bị chống Hồ Quang( chống cháy nổ) – TBDTHQ 01P

MÔ TẢ SẢN PHẨM

Thiết bị bảo vệ hạn chế dòng điện, chống cháy áp dụng công nghệ điều khiển hạn chế dòng điện nhanh. Sản phẩm này có thể bảo vệ ngắn mạch quá tải và các vấn đề khác trong đường dây phân phối điện áp thấp, nó có thể giải quyết các vấn đề về dòng điện ngắn mạch quá mức, và thời gian cắt dòng điện ngắn mạch và cắt giảm tia hồ quang.

Khi sảy ra lỗi ngắn mạch trên đường dây kết nối, thiết bị sẽ bảo vệ hạn chế sự xuất hiện của dòng điện ngắn mạch ở tốc độ micro giây để đạt được khả năng bảo vệ và dập tắt hồ quang, từ đó tránh được tai nạn cháy nổ điện và đảm bảo an toàn cho con người và tài sản.

• Mã sản phẩm: TBDTHQ 01P
• Điện áp đầu ra AC 85~265V. 45~65Hz
• Tiêu thụ điện năng ≤5VA
• Điện lưu định mức 63A
• Thời gian bảo về ngắn mạch <150µs
• Bảo vệ quá tải Phạm vi hoạt động 110%~140%
• Thời gian dừng hoạt động 3~60s
• Quá áp Phạm vi hoạt động 100%~120
• Thời gian dừng hoạt động 0~60s
• Thiếu áp Phạm vi hoạt động 60%~100
• Thời gian dừng hoạt động 0~60s
• Giám sát cài đặt cảnh báo Phạm vi hoạt động 60%~100%
• Thời gian dừng hoạt động 0~60s
• Phạm vi giám sát rò điện 20-1000mA( độ chính xác ±2% hoặc ±5mA
• Thiết lập cánh báo Phạm vi thời gian 0~60s
• Ghi nhớ sự cố 20 bản ghi, ( loại lỗi, thời gian lỗi)
• Cảnh báo Cảnh báo bằng âm thanh và ánh sáng, có nút tắt
• Phương thức truyền tin 4 G,  RS485 1 kênh,  Modbus-RTU

TÍNH NĂNG

1. Bảo vệ ngắn mạch

Bảo vệ giám sát dòng điện của đường dây điện trong thời gian thực, khi sảy ra lỗi ngắn mạch trên đường dây, nó có thể thực hiện bảo vệ giới hạn dòng điện nhanh chóng trong vòng 150 micro giây và gửi đi âm thanh và hình ảnh, tín hiệu báo động,

2. Bảo vệ quá áp, thấp áp

Khi dòng điện của đường dây bảo vệ quá tải và thời gian quá tải vượt quá thời gian hoạt động có thể đặt (3-60S) thiết bị sẽ bắt đầu bảo vệ giới hạn dòng điện và gửi tín hiệu cảnh báo bằng âm thanh

3. Chức năng bảo vệ quá nhiệt

Khi nhiệt độ môi trường làm việc của thiết bị hoặc nhiệt độ của các bộ phận bên trong của thiết bị vượt qua giá trị cài đặt, thì thiết bị thực hiện chức năng bảo vệ quá nhiệt, tránh hư hỏng thiết bị

4. Chức năng bảo vệ quá áp, thấp áp

Khi thiết bị phát hiện điện áp cao, điện áp thấp hoặc điện áp thấp của điện áp đường dây, thiết bị sẽ phát ra cảnh báo bằng âm thanh, và hình ảnh đồng thời có thể xem có kích hoạt bảo vệ giới hạn dòng điện hay không?

5. Chức năng giám sát dòng điện rò rỉ.

Khi thiết bị phát hiện ra rò rỉ điện của đường dây vượt qua giá trị cài đặt, thiết bị sẽ gửi tín hiệu cảnh báo bằng âm thanh và hình ảnh

THÔNG SỐ KỸ THUẬT

• Điện áp đầu ra AC 85~265V. 45~65Hz
• Tiêu thụ điện năng ≤5VA
• Điện lưu định mức 63A
• Thời gian bảo về ngắn mạch <150µs
• Bảo vệ quá tải Phạm vi hoạt động 110%~140%
• Thời gian dừng hoạt động 3~60s
• Quá áp Phạm vi hoạt động 100%~120
• Thời gian dừng hoạt động 0~60s
• Thiếu áp Phạm vi hoạt động 60%~100
• Thời gian dừng hoạt động 0~60s
• Giám sát cài đặt cảnh báo Phạm vi hoạt động 60%~100%
• Thời gian dừng hoạt động 0~60s
• Phạm vi giám sát rò điện 20-1000mA( độ chính xác ±2% hoặc ±5mA
• Thiết lập cánh báo Phạm vi thời gian 0~60s
• Ghi nhớ sự cố 20 bản ghi, ( loại lỗi, thời gian lỗi)
• Cảnh báo Cảnh báo bằng âm thanh và ánh sáng, có nút tắt
• Phương thức truyền tin 4 G,  RS485 1 kênh,  Modbus-RTU
